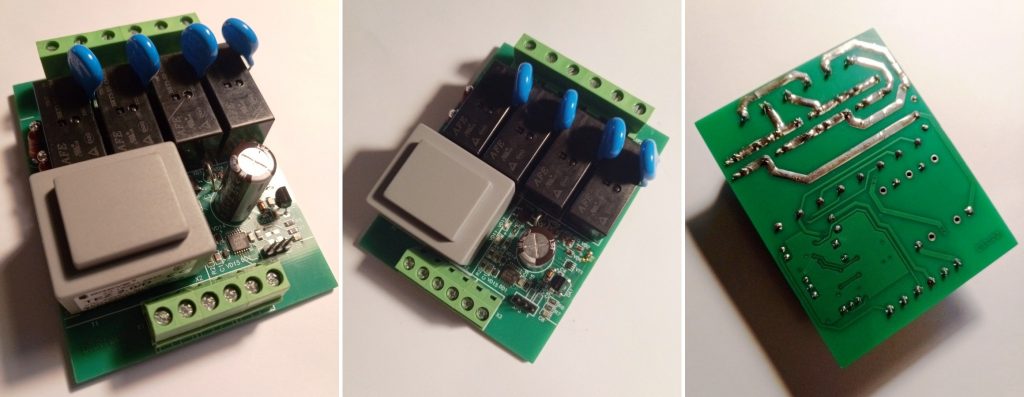

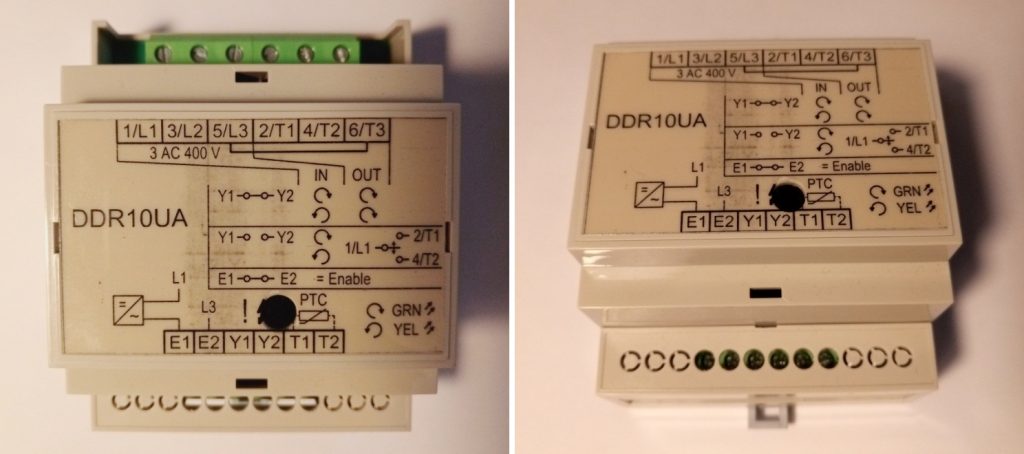

Модуль корегування послідовності фаз ~380 В (аналог DRR10)
Реле послідовності фаз DRR10 вимірюють послідовність фаз під час увімкнення та перемикають, якщо необхідно, обертання поля, змінюючи 2 фази. Вбудований PTC-монітор захищає двигун від перегріву.
Застосування – це, зокрема, машини та обладнання, які працюють у змінних місцях, напр. на будівельних майданчиках. Насоси, компресори та пилососи завжди працюють справно. Більше не потрібно шукати несправності чи змінювати електропроводку.
Детальний опис роботи
Пристрій можна вмикати та вимикати безпотенційним контактом на вході дозволу (E1/E2). Якщо контакт не підключений, необхідно встановити ізольовану перемичку.
Після включення напруги вимірюється послідовність обертового поля. Коли між Y1/Y2 є перемичка, після короткої затримки, на виході доступна правильна послідовність фаз.
Якщо в Y1/Y2 немає перемички, вихід підключається наступним чином:
Якщо правильна (права) послідовність фаз –> Вихід 2/T1 = L1
Якщо неправильна (ліва) послідовність фаз –> Вихід 4/T2 = L1
Таким чином, для великих двигунів послідовність фаз можна виправити за допомогою контакторів на 2/T1 і 4/T2 (дивитися приклади підключення у інструкції).
До входів T1, T2 можна підключати PTC-сенсори згідно DIN 44081 / 44082.
Якщо PTC не підключено, входи T1/T2 повинні бути замкнуті перемичкою.
Термістори PTC згідно DIN 44081 (потрійні датчики згідно DIN 44082) використовуються для захисту електрообладнання від теплового перевантаження. Ознайомитись з їхніми характеристиками можна тут:
Наявність та актуальну вартість товару, будь ласка, уточнюйте.
